全介質自承式光纜（ADSS）產品介紹ADSS（All Dielectric Self-Supporting）光纜，即全介質自承式光纜，是一種專門設計用于架空敷設的非金屬光纜。它采用全介質材料制成，具有無金屬、耐張力、自承、高絕緣、無感應性、徑細、輕便、易施工和經濟性好等特點。結構設計ADSS光纜采用精密的結構設計以確保其性能：光纖單元：將25
ADSS（All Dielectric Self-Supporting）光纜，即全介質自承式光纜，是一種專門設計用于架空敷設的非金屬光纜。它采用全介質材料制成，具有無金屬、耐張力、自承、高絕緣、無感應性、徑細、輕便、易施工和經濟性好等特點。

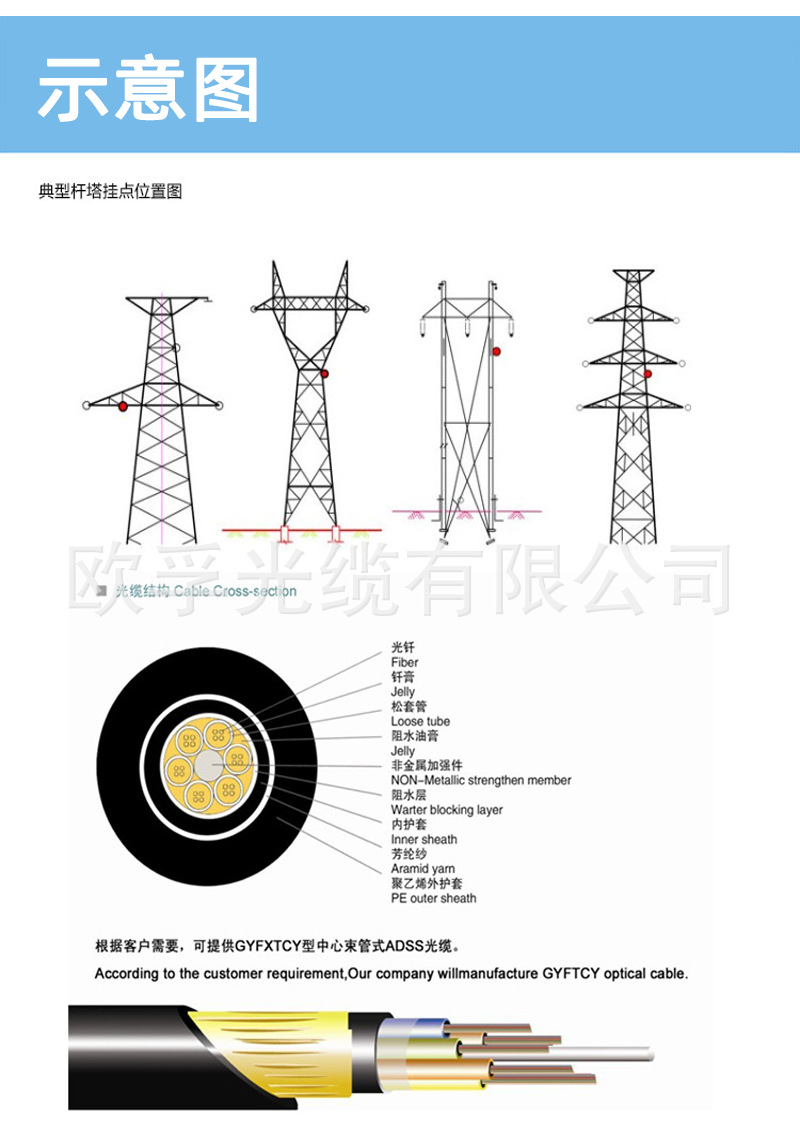

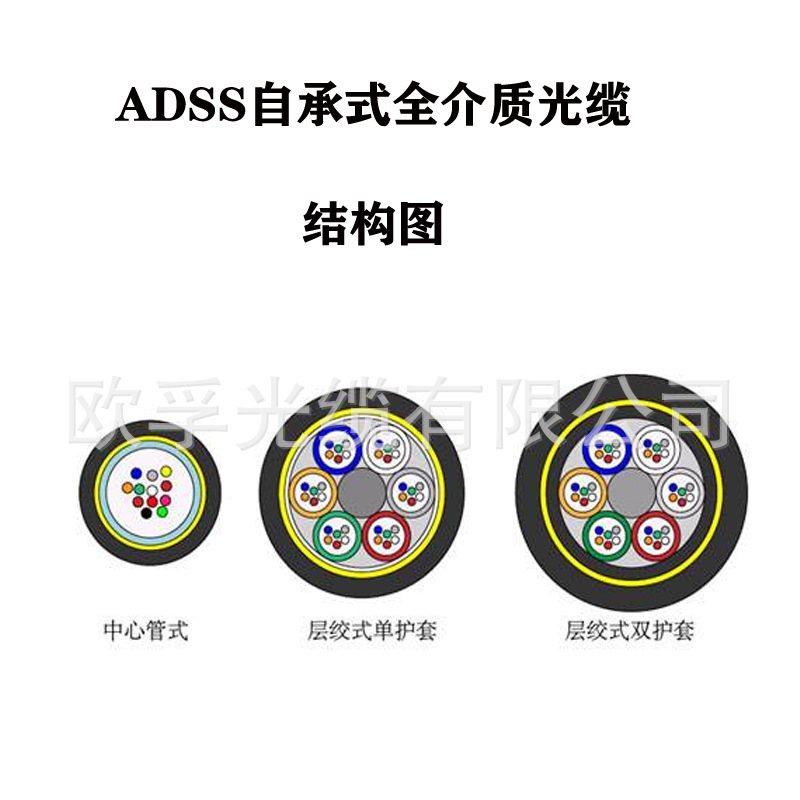

ADSS光纜采用精密的結構設計以確保其性能：
光纖單元：將250μm光纖套入由高模量材料制成的松套管中，松套管內填充特種防水化合物，確保光纖的防水和保護。
纜芯結構：松套管（和填充繩）圍繞非金屬中心加強芯（FRP） 絞合成緊湊的纜芯，纜芯的縫隙充以阻水油膏。
加強元件：纜芯外擠制聚乙烯（PE）內護套，然后絞合起加強作用的芳綸紗，這是一種高彈性模量的材料，提供光纜所需的抗拉強度。
外護套：最后擠制聚乙烯（PE）外護套或耐電痕（AT）外護套。PE護套適用于空間電位不大于12kV的環境，而AT護套則用于空間電位大于12kV的環境，提供更好的耐電腐蝕性能。
ADSS光纜集多種優點于一身，適用于嚴苛環境：
全介質結構：光纜不含任何金屬成分，絕緣性能極佳，能完全避免電磁干擾和雷電影響，保障通信質量。
出色的機械性能：采用芳綸紗作為加強構件，賦予光纜高抗拉強度，能承受自重、風壓、冰凌等外部負荷，最大跨距可達1000米以上（有些型號甚至超過1500米），減少了冰凌、風力影響和對塔架、支撐物的負荷。
優異的耐環境性：工作溫度范圍寬（通常為-40℃～+70℃），能適應惡劣的氣候條件；耐電痕護套設計有效抵抗電腐蝕，預期壽命長于30年。
施工維護便捷：自承式設計無需額外的吊線或支撐鋼纜，可帶電施工（尤其在電力線路中），減少了停電損失，降低了安裝成本和復雜度。
高傳輸性能：光纖采用G.652.D或G.657.A1等標準，提供低衰減（如@1310nm ≤ 0.36 dB/km，@1550nm ≤ 0.22 dB/km）和高帶寬，滿足高速大容量數據傳輸需求。

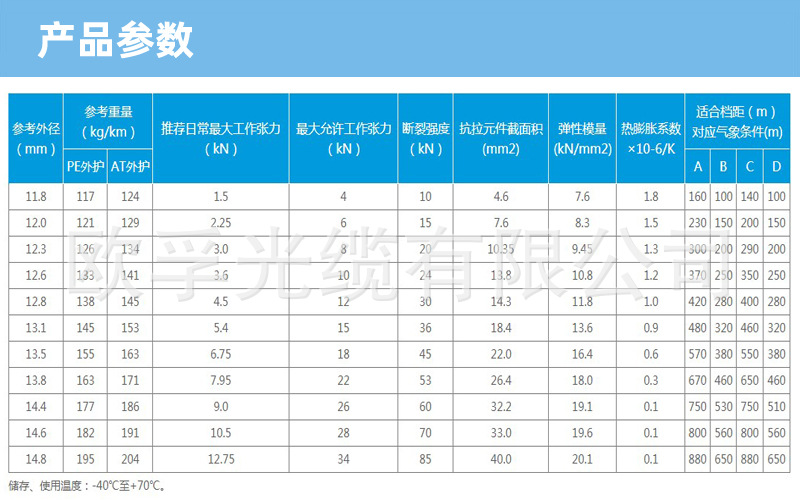

| 特性項目 | 參數范圍/典型值 |
|---|---|
| 光纖芯數 | 2芯至144芯（常見12芯, 24芯, 36芯, 48芯, 96芯等） |
| 光纜外徑 | 例如13.4 mm (36芯), 11.7 mm (96芯), 一般在10mm至18mm之間 |
| 光纜重量 | 約90 kg/km 至 270 kg/km 不等（例如36芯約為148 kg/km） |
| 額定抗拉強度(RTS) | 根據不同型號和應用跨度差異很大，例如從十幾kN到幾十kN（36芯約為39.6 kN） |
| 允許最小彎曲半徑 | 動態彎曲半徑：通常不小于光纜外徑的20倍；靜態彎曲半徑：通常不小于光纜外徑的10倍 |
| 拉伸力允許值 | 長期：通常 ≥ 25% RTS；短期：通常 ≥ 40% RTS |
| 工作溫度范圍 | 通常為 -40℃ ～ +70℃ |
| 衰減溫度特性 | 在-40℃到+70℃范圍內，相對于20℃時的衰減變化量 ≤ 0.02 dB/km |
ADSS光纜的獨特優勢使其在多個場景中發揮著重要作用：
電力通信系統：這是ADSS光纜最經典的應用領域。廣泛應用于高壓輸配電線路（6kV-220kV甚至更高），如電力系統自動化、變電站監控等，可與電力線路同桿塔架設。它既可用于新建線路，也特別適合舊有電力線路的通信改造升級，且能實現不停電施工。
電信網絡：用于運營商通信、城市光纜網、廣域網（MAN） 等基礎設施建設，尤其適用于野外架空環境。
特殊行業專網：
石油與天然氣行業：用于管道監測和通信系統，提高輸送安全和可靠性。
交通行業：應用于高速公路、鐵路等的通信和信號控制系統，提升智能交通水平。
其他領域：也常見于水利信息化、城市安防監控（如長距離視頻監控線路）等領域。
選擇合適的ADSS光纜并正確安裝至關重要：
芯數選擇：根據當前需求和未來擴容需要確定光纖芯數（如12芯, 24芯, 36芯, 48芯, 96芯等）。
護套類型選擇：
預計安裝地區的空間電位 ≤ 12 kV時，可選用PE護套。
預計安裝地區的空間電位 > 12 kV時，必須選用AT（耐電痕）護套，以防止電腐蝕損傷。
跨距與強度：根據實際檔距需求選擇合適抗拉強度（RTS）的光纜。大跨距（如超過1000米）需要更高的RTS值。
防電腐蝕措施：在高壓環境中，需通過專業計算確定光纜在桿塔上的最佳懸掛點，以規避高電場強度區域。必要時可在金具等處使用防暈環或噴涂憎水劑、絕緣劑（如云母基、陶瓷基）以減少電腐蝕風險。
安裝規范：需使用配套的ADSS專用金具（如耐張線夾、懸垂線夾、防振鞭等）。嚴禁過度彎曲或拉伸光纜，安裝彎曲半徑通常不小于光纜外徑的20倍。
ADSS光纜作為一種技術成熟的全非金屬自承式架空光纜，以其卓越的絕緣性、強大的機械性能、良好的耐環境性和相對經濟的架設成本，在電力通信、電信主干網及各種專網領域得到了廣泛應用。其可與電力線路同桿塔架設的特點，極大地節約了通道資源和建設成本。正確選型（護套、芯數、強度）并依據規范進行安裝和維護，是確保ADSS光纜網絡長期穩定可靠運行的關鍵。
